ロボットパレタイザーシステム
WSC-MDシリーズ
WSC-MDシリーズ
製品説明

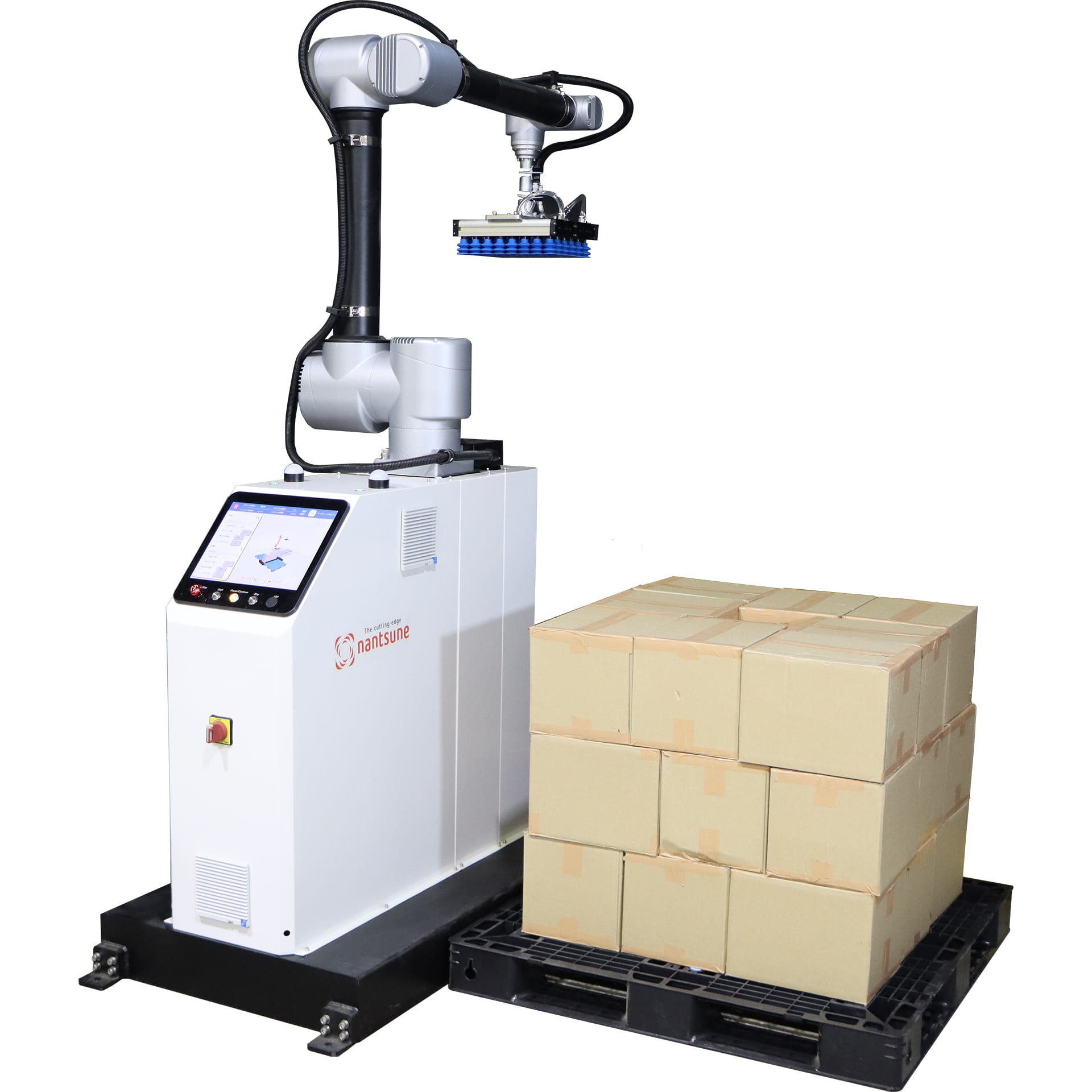

ロボットパレタイザーシステム
WSC-MDシリーズ
リーズナブル
コンパクト
簡単導入パレタイザー！

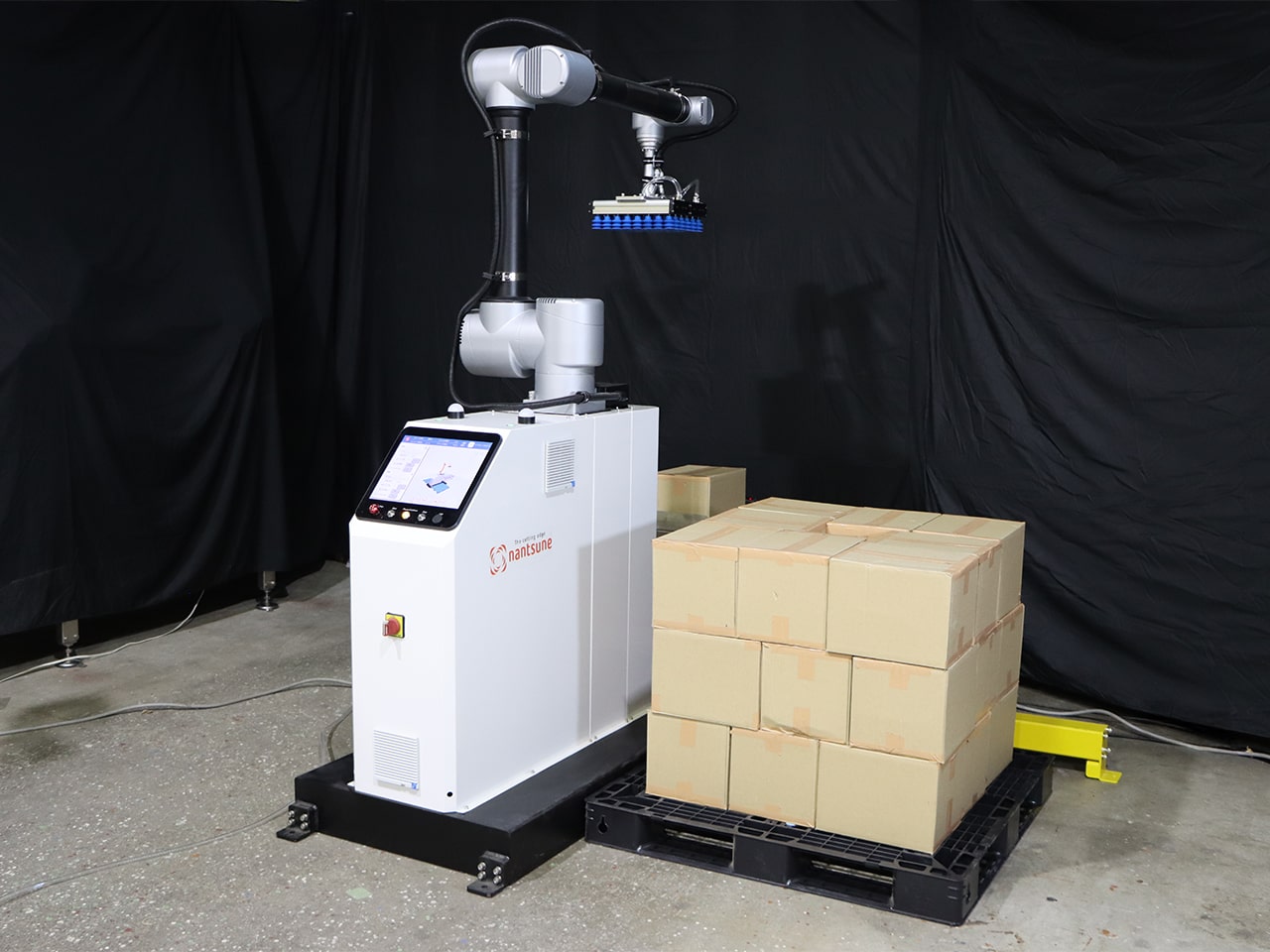

ロボットパレタイザーシステム
WSC-MDシリーズの特長
省スペース対応

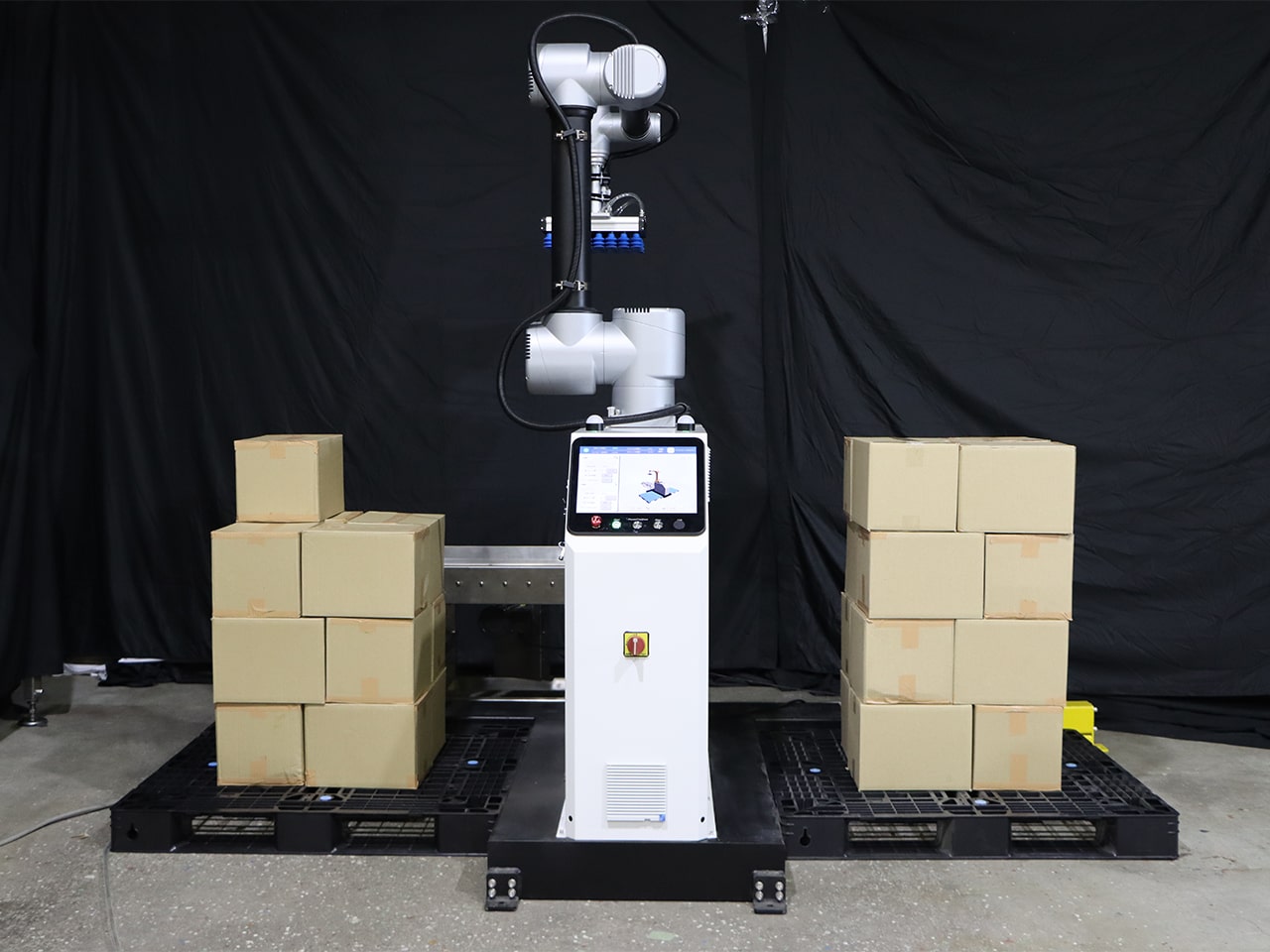

- 本体サイズはW3,590×D1,915×H2,500（mm）で、約2坪分のスペースがあれば2パレット分の作業が可能です。
- 本体重量が500kg以下のため、ハンドリフトによる移動が可能です。
優れた作業能力
- 最大可搬重量は同クラスで最高レベルの35kg
- 作業速度は毎分6箱～11箱（ワーク条件により変動します）
- パレット寸法は1,400×1,400（mm）まで対応
感覚的な操作が可能

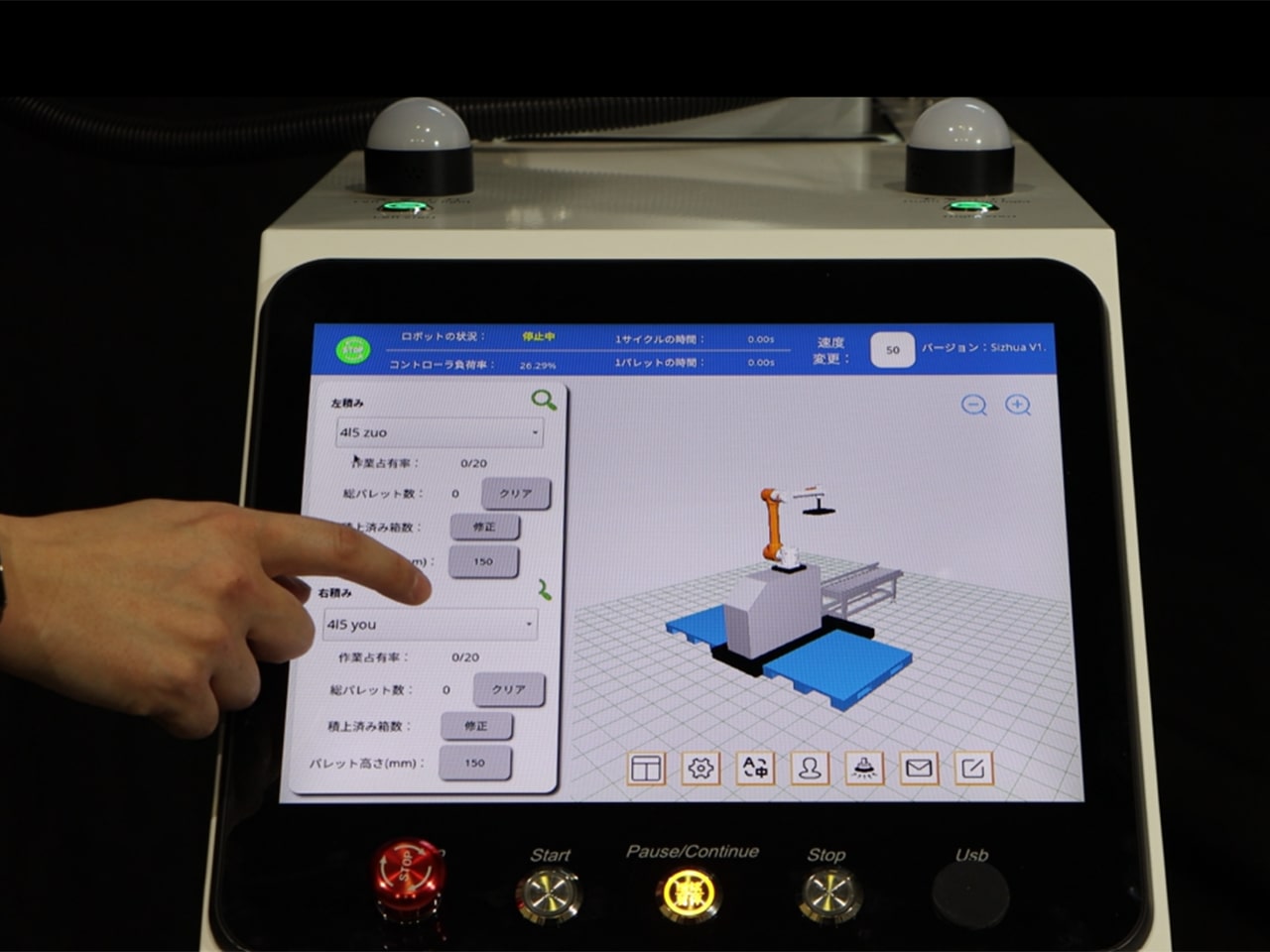

- タッチパネル操作による簡単設定。ティーチングレス。
- ワークサイズに応じた最適な積みつけパターンを自動生成
箱の登録も約2分で完了
導入しやすい価格設定
- 本体価格は840万円（税別）～
※昇降仕様やワーク重量により変動します。 - 作業人数1名削減により、2～3年で投資回収できます。
デパレタイザーや箱詰めへの活用も可能
- オプションのカメラユニットを使用することで、
デパレタイザーや箱詰めロボットとしての活用も可能です。
※タッチパネルでの切り替えやパレタイザー・デパレタイザーの兼用は不可
高い安全基準で導入後も安心

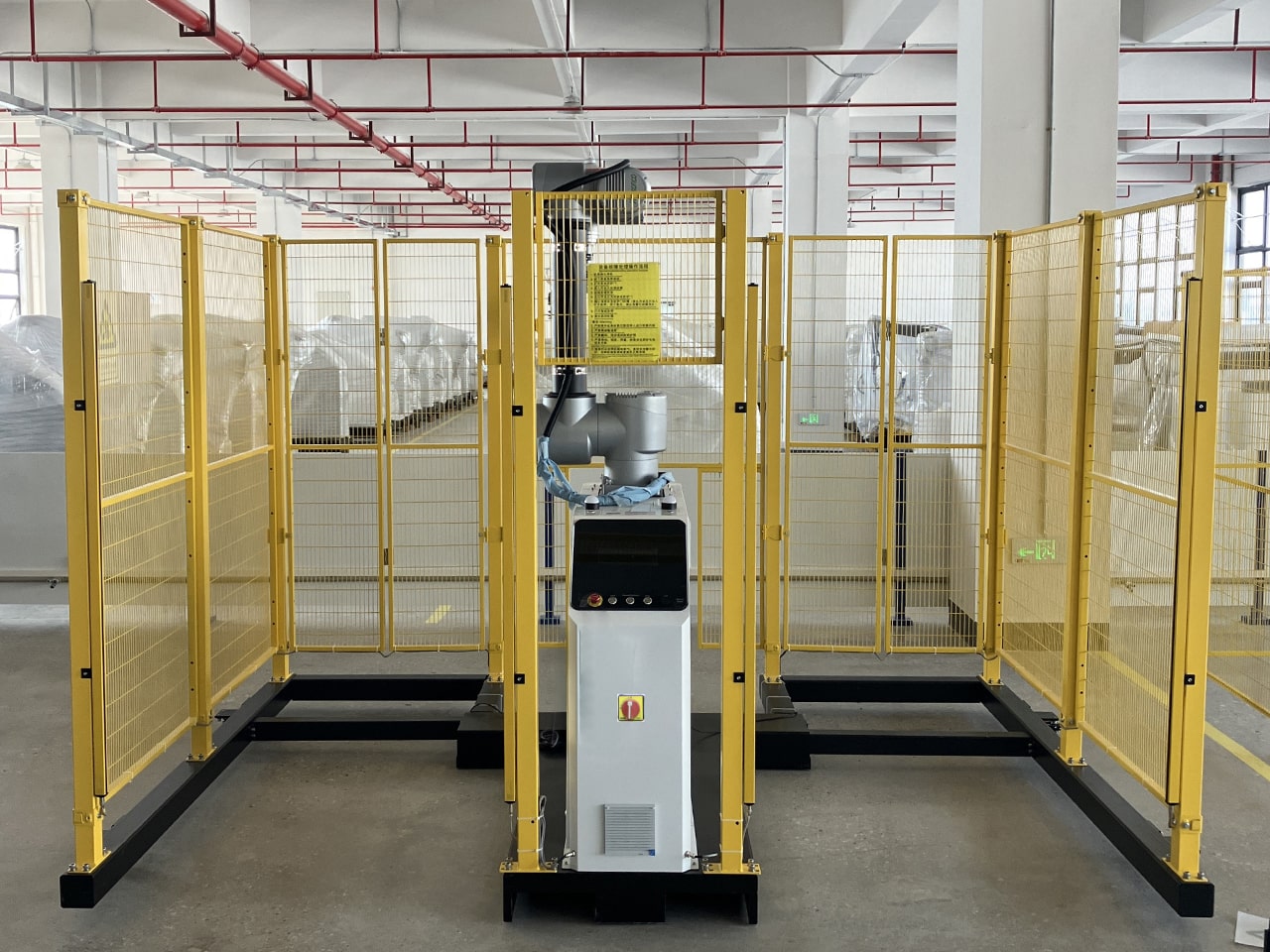

- 本製品は産業用ロボットの為、安全柵もしくはレーザーセンサーを設置。
製品資料
本体仕様
| WSC-MD20 | WSC-MD25 | WSC-MD30 | WSC-MD40 | |
|---|---|---|---|---|
| 可搬重量 ※１ | 15kg | 20kg | 25kg | 35kg |

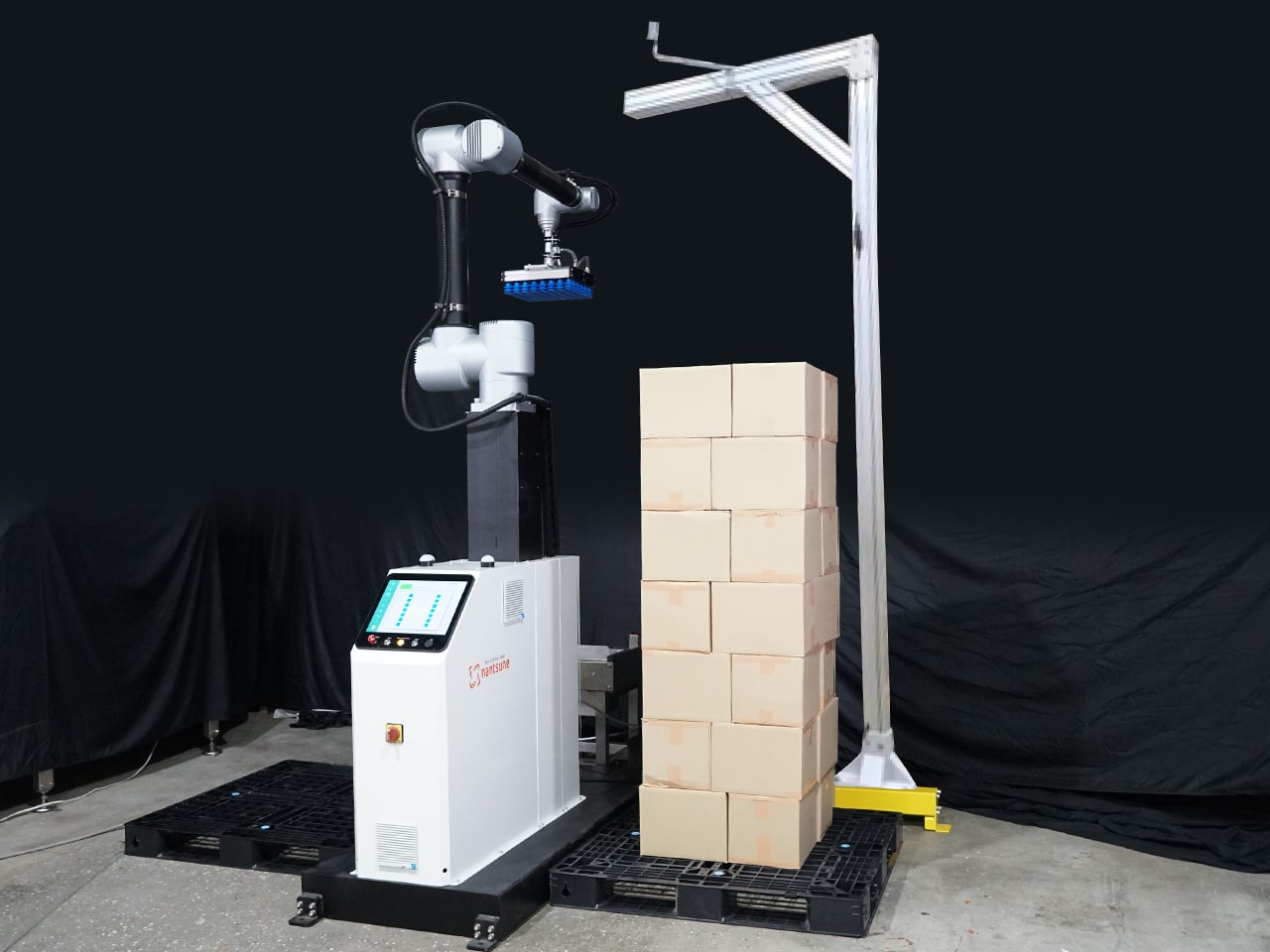

| パレタイジング高さ | 固定式 : 2,100mm 昇降式 : 2,600mm | |||
| 許容パレット寸法 | 固定式 : ≦ 1,200mm×1,200mm 昇降式 : ≦ 1,400mm×1,400mm | |||
| 作動範囲 ※２ | 半径1,900mm | 固定式 : 半径1,900mm 昇降式 : 半径1,700mm |
||
| 速度 | 8～11個 / 分 | 6～8個 / 分 | 6個 / 分 | |
| 機械寸法 | W3,590×D1,915×H2,500(mm) | |||
| 機械重量 | 約350kg | 約500kg | ||
| 防水IP等級 | IP54 | |||
| 稼働可能温度 | 0～55℃ | |||
| 使用電源 ※３ | 単相 220V 3.4kw | 単相 220V 3.5kw | 単相 220V 4.0kw | |
| 圧縮空気 | スポンジ真空吸引 : 350～450ℓ/分 0.6～0.8MPa | |||
WSC-MD20
| 可搬重量 ※１ | 15kg |
|---|---|
| パレタイジング高さ | 固定式 : 2,100mm 昇降式 : 2,600mm |
| 許容パレット寸法 | 固定式 : ≦ 1,200mm×1,200mm 昇降式 : ≦ 1,400mm×1,400mm |
| 作動範囲 ※２ | 半径1,900mm |
| 速度 | 8～11個 / 分 |
| 機械寸法 | W3,590×D1,915×H2,500(mm) |
| 機械重量 | 約350kg |
| 防水IP等級 | IP54 |
| 稼働可能温度 | 0～55℃ |
| 使用電源 ※３ | 単相 220V 3.4kw |
| 圧縮空気 | スポンジ真空吸引 : 350～450ℓ/分 0.6～0.8MPa |
WSC-MD25
| 可搬重量 ※１ | 20kg |
|---|---|
| パレタイジング高さ | 固定式 : 2,100mm 昇降式 : 2,600mm |
| 許容パレット寸法 | 固定式 : ≦ 1,200mm×1,200mm 昇降式 : ≦ 1,400mm×1,400mm |
| 作動範囲 ※２ | 半径1,900mm |
| 速度 | 8～11個 / 分 |
| 機械寸法 | W3,590×D1,915×H2,500(mm) |
| 機械重量 | 約350kg |
| 防水IP等級 | IP54 |
| 稼働可能温度 | 0～55℃ |
| 使用電源 ※３ | 単相 220V 3.5kw |
| 圧縮空気 | スポンジ真空吸引 : 350～450ℓ/分 0.6～0.8MPa |
WSC-MD30
| 可搬重量 ※１ | 25kg |
|---|---|
| パレタイジング高さ | 固定式 : 2,100mm 昇降式 : 2,600mm |
| 許容パレット寸法 | 固定式 : ≦ 1,200mm×1,200mm 昇降式 : ≦ 1,400mm×1,400mm |
| 作動範囲 ※２ | 半径1,900mm |
| 速度 | 6～8個 / 分 |
| 機械寸法 | W3,590×D1,915×H2,500(mm) |
| 機械重量 | 約350kg |
| 防水IP等級 | IP54 |
| 稼働可能温度 | 0～55℃ |
| 使用電源 ※３ | 単相 220V 3.5kw |
| 圧縮空気 | スポンジ真空吸引 : 350～450ℓ/分 0.6～0.8MPa |
WSC-MD40
| 可搬重量 ※１ | 35kg |
|---|---|
| パレタイジング高さ | 固定式 : 2,100mm 昇降式 : 2,600mm |
| 許容パレット寸法 | 固定式 : ≦ 1,200mm×1,200mm 昇降式 : ≦ 1,400mm×1,400mm |
| 作動範囲 ※２ | 固定式 : 半径1,900mm 昇降式 : 半径1,700mm |
| 速度 | 6個 / 分 |
| 機械寸法 | W3,590×D1,915×H2,500(mm) |
| 機械重量 | 約500kg |
| 防水IP等級 | IP54 |
| 稼働可能温度 | 0～55℃ |
| 使用電源 ※３ | 単相 220V 4.0kw |
| 圧縮空気 | スポンジ真空吸引 : 350～450ℓ/分 0.6～0.8MPa |
※2 必要稼働高さ 固定式：2,800mm 昇降式：3,100mm（アーム長さ1,900mm）
※3 電源の仕様は3相200Vへ変更が可能です。
※ 搬送可能な箱サイズはパレットのサイズによって異なります。
基本搬送可能範囲 : W140×D210×H110 mm ～ W290×D530×H370 mm
